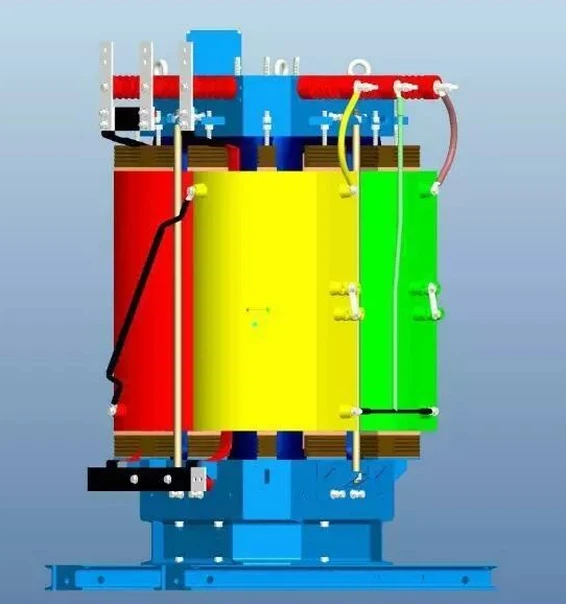

Rugi-rugi daya trafo dibagi menjadi rugi-rugi besi dan rugi-rugi tembaga. Rugi-rugi besi disebut juga rugi-rugi tanpa beban, yaitu rugi-rugi tetap dan merupakan rugi-rugi yang ditimbulkan oleh inti besi (disebut juga rugi-rugi inti, dan rugi-rugi tembaga disebut juga rugi-rugi beban).
Rumus perhitungan rugi-rugi trafo
(1) Rugi daya aktif: ΔP＝Po＋KT 2 Pk
(2) Kehilangan daya reaktif: ΔQ＝Qo＋KT 2 Qk
(3) Kehilangan daya komprehensif: ΔPz＝ΔP＋KQΔQ
Qo≈Io%Sn, Qk≈Uk%Sn
Dalam rumusnya: Qo - rugi daya reaktif tanpa beban (kvar)
Po--Kerugian tanpa beban (kW)
Pk--nilai kehilangan beban (kW)
Sn--Kapasitas terukur transformator (kVA)
Uk%--persentase tegangan hubung singkat
--Faktor beban, yang merupakan rasio arus beban terhadap arus pengenal.
KT--koefisien kerugian fluktuasi beban
Qk--Daya kebocoran magnetik beban terukur (kvar)
KQ--Setara keekonomian daya reaktif (kW/kvar)
Kondisi pemilihan setiap parameter saat menghitung rumus di atas:
(1) Ambil KT=1.05;
(2) Ketika beban minimum sistem diambil untuk penurunan 6kV~10kVtransformatorpada jaringan listrik perkotaan dan jaringan listrik perusahaan industri, daya reaktifnya setara dengan KQ=0.1kW/kvar;
(3) Faktor beban rata-rata trafo, untuk trafo pertanian,=20%; untuk perusahaan industri yang menerapkan sistem tiga shift,=75%;
(4) Jam pengoperasian transformator T=8760h, jam kehilangan beban maksimum: t=5500h;
(5) Po kehilangan beban tanpa beban, kehilangan beban pengenal Pk, Io% dan Uk% transformator ditunjukkan dalam informasi pabrik produk.
Karakteristik rugi-rugi trafo
Po - kehilangan tanpa beban, terutama kehilangan besi, termasuk kehilangan histeresis dan kehilangan arus eddy;
Hilangnya histeresis sebanding dengan frekuensi; sebanding dengan pangkat koefisien histeresis kerapatan fluks magnet maksimum.
Kehilangan arus eddy sebanding dengan produk frekuensi, kerapatan fluks magnet maksimum, dan ketebalan lembaran baja silikon.
Pc - rugi-rugi beban, terutama rugi-rugi pada resistor ketika arus beban melewati belitan, umumnya disebut rugi-rugi tembaga. Ukurannya berubah seiring dengan arus beban dan sebanding dengan kuadrat arus beban; (dan dinyatakan dengan nilai konversi suhu koil standar).
Kehilangan beban juga dipengaruhi oleh suhu trafo. Pada saat yang sama, fluks bocor yang disebabkan oleh arus beban akan menghasilkan rugi-rugi arus eddy pada belitan dan rugi-rugi nyasar pada bagian logam di luar belitan.
Kerugian total trafo ΔP=Po+Pc
Rasio kerugian transformator=Pc /Po
Efisiensi transformator=Pz/(Pz+ΔP), dinyatakan dalam persentase; dimana Pz adalah daya keluaran sisi sekunder transformator.
